Was zeigt ein Säulendiagramm?

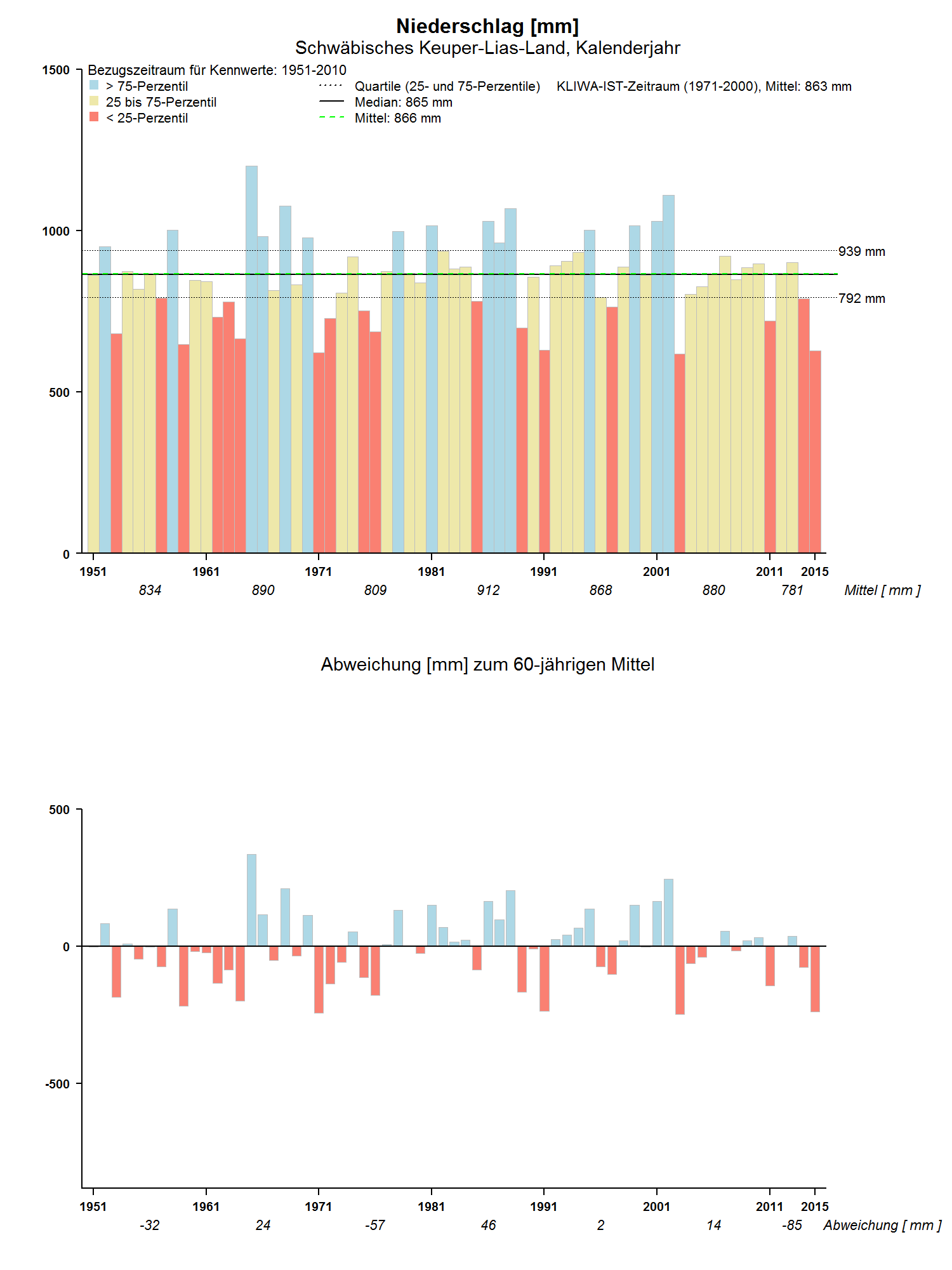

Das Säulendiagramm besteht aus zwei Teilgraphiken:

Teil 1: In der oberen Abbildung sind die fünfundsechzig Absolutwerte des jeweils betrachteten Zeitraums (Jahres-, Halbjahres- und Monatswerte) im Gesamtzeitraum (1951-2015) dargestellt.

Kenngrößen für den Zeitraum 1951-2010:
- Mittelwert 1951-2010 (grün, gestrichelt)
- Median 1951-2010 (schwarz, dick)
- 25- und 75-Perzentile (schwarz, dünn gepunktet). Einzelwerte unter dem 25-Perzentil sind rot, zwischen dem 25- und 75-Perzentil sind gelb und über dem 75-Perzentil sind blau markiert.

Weitere Kenngrößen:
- Mittelwert KLIWA-IST-Zeitraum 1971-2000
- Mittelwert der einzelnen Dekaden und des Zeitraums 2011-2015 unterhalb der x-Achse

Teil 2: In der unteren Abbildung sind die absoluten Abweichungen der Einzelwerte vom Zeitraum (1951-2010) dargestellt. Abweichungen größer als der langjährige Mittelwert sind blau, Abweichungen geringer als der langjährige Mittelwert sind rot markiert.

Im Fall der Wasserhaushaltsgrößen Niederschlag, Verdunstung, Gesamtabfluss und Sickerung gibt der Zahlenwert die mittlere Summe in Millimetern (das entspricht Liter pro Quadratmeter) für den jeweils betrachteten Zeitraum an. Das gleiche gilt für den Trockenheitsindex, hier sind es jeweils Tage/Zeitraum, an denen die Bodensättigung geringer als 30 % ist.

Im Fall der Temperatur ist eine Summenbildung nicht sinnvoll, hier wird jeweils der Mittelwert für den entsprechenden Zeitraum angegeben. Ähnlich wird bei der Schneedecke vorgegangen: hier steht der Wert für das mittlere Wasseräquivalent des Schneespeichers im jeweiligen Zeitraum.

Die zweizeilige Überschrift beinhaltet stets in der oberen Zeile den dargestellten Parameter mit der entsprechenden Einheit sowie die Auswerteregion und der betrachtete Zeitraum in der unteren Zeile.
