KLIWA-Heft 21:
Entwicklung von Bodenwasserhaushalt und Grundwasserneubildung in Baden-Württemberg, Bayern, Rheinland-Pfalz und Hessen (1951-2015)
Digitaler Anhang - Interaktive Zusammenstellung von Ergebnisgrafiken

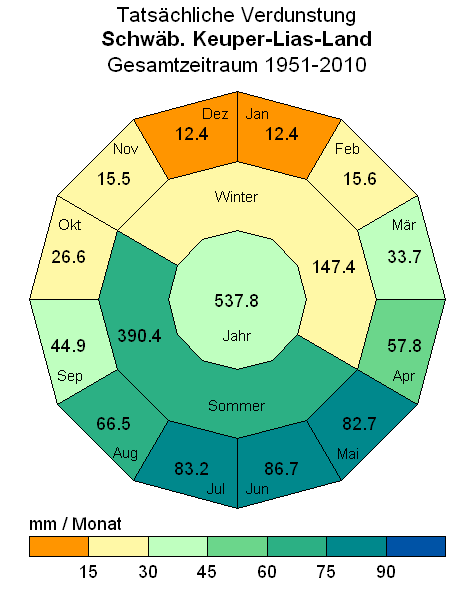

Was zeigt ein Ringdiagramm?
Ein Ringdiagramm besteht aus drei konzentrischen Bereichen. Der äußere Bereich mit 12 Feldern stellt mittlere Werte der einzelnen Monate dar, der mittlere Ring mit 2 Feldern repräsentiert den mittleren Wert für das hydrologische Sommer- und Winterhalbjahr, und das innerste Feld zeigt den Wert für das Gesamtjahr an.
Im Fall der Wasserhaushaltsgrößen Niederschlag, Verdunstung, Gesamtabfluss und Sickerung gibt der Zahlenwert in allen Feldern die mittlere Summe in Millimetern (das entspricht Liter pro Quadratmeter) für den jeweiligen Zeitraum an, also im äußeren Ring "mm/Monat", im mittleren Ring "mm/hydrol. Halbjahr" und im inneren Bereich "mm/Jahr". Das gleiche gilt für den Trockenheitsindex, hier sind es jeweils Tage/Zeitraum, an denen die Bodensättigung geringer als 30 % ist.
Im Fall der Temperatur ist eine Summenbildung nicht sinnvoll, hier wird jeweils der Mittelwert für den entsprechenden Zeitraum angegeben. Ähnlich wird bei der Schneedecke vorgegangen: hier steht der Wert für das mittlere Wasseräquivalent des Schneespeichers im jeweiligen Zeitraum.
Die Farben der Felder entsprechen stets der Skala am unteren Rand des Diagramms und beziehen sich immer auf Monatsmittelwerte. Eine mittlere Jahresverdunstung von 538 mm fällt in die Klasse "30 bis 45 mm/Monat" (538/12=44.8), 147 mm im Winterhalbjahr entsprechen einem mittleren Monatswert von 25 mm.
Die dreizeilige Überschrift beinhaltet den dargestellten Parameter in der oberen Zeile, die Auswerteregion in der mittleren Zeile sowie Angaben zum jeweiligen Datensatz (Absolutwerte des betrachteten Zeitraumes, ggf. absolute oder relative Änderung gegenüber einem Bezugszeitraum) in der unteren Zeile.
