KLIWA-Heft 17:
Auswirkung des Klimawandels auf Bodenwasserhaushalt und Grundwasserneubildung in Baden-Württemberg, Bayern und Rheinland-Pfalz
Digitaler Anhang - Interaktive Zusammenstellung von Ergebnisgrafiken
Was zeigt ein Ringdiagramm?
/ETA_wert_E5-Homo_NatR-16.png)
Ein Ringdiagramm besteht aus drei konzentrischen Bereichen. Der äußere Bereich mit 12 Feldern stellt mittlere Werte der einzelnen Monate dar, der mittlere Ring mit 2 Feldern repräsentiert den mittleren Wert für das hydrologische Sommer- und Winterhalbjahr, und das innerste Feld zeigt den Wert für das Gesamtjahr an.
Im Fall der Wasserhaushaltsgrößen Niederschlag, Verdunstung, Gesamtabfluss und Sickerung gibt der Zahlenwert in allen Feldern die mittlere Summe in Millimetern (das entspricht Liter pro Quadratmeter) für den jeweiligen Zeitraum an, also im äußeren Ring »mm/Monat«, im mittleren Ring »mm/hydrol. Halbjahr« und im inneren Bereich »mm/Jahr«. Das gleiche gilt für den Trockenheitsindex, hier sind es jeweils Tage/Zeitraum, an denen die Bodensättigung geringer als 30 % der nutzbaren Feldkapazität ist.
Im Fall der Temperatur ist eine Summenbildung nicht sinnvoll, hier wird jeweils der Mittelwert für den entsprechenden Zeitraum angegeben. Ähnlich wird bei der Schneedecke vorgegangen: hier steht der Wert für das mittlere Wasseräquivalent des Schneespeichers im jeweiligen Zeitraum.
Die Farben der Felder entsprechen stets der Skala am unteren Rand des Diagramms und beziehen sich immer auf Monatsmittelwerte. Eine mittlere Jahresverdunstung von 522 mm fällt in die Klasse »30 bis 45 mm/Monat« (522/12=43.5), 156 mm im Winterhalbjahr entsprechen einem mittleren Monatswert von 26 mm.
Die dreizeilige Überschrift beinhaltet stets die dargestellte Ergebnisgröße in der oberen Zeile, die Auswerteregion in der mittleren Zeile sowie Angaben zum jeweiligen Datensatz (Klimaszenario, ggf. absolute oder relative Änderung) in der unteren Zeile.

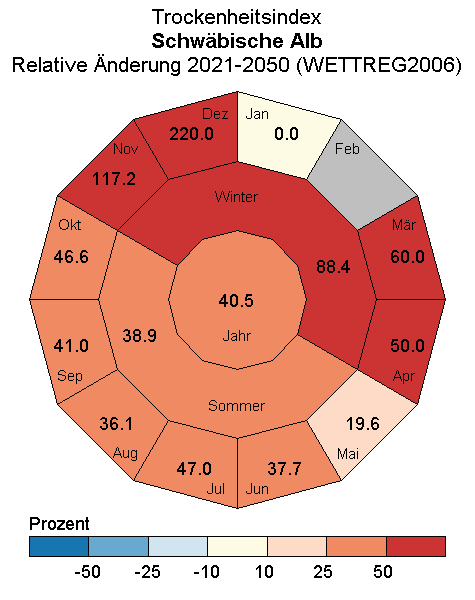

Bei den Größen Trockenheitsindex und Wasseräquivalent der Schneedecke treten bei der Berechnung von relativen Änderungen Nulldivisionen auf (d. h. der Wert für den Ist-Zustand 1971-2000 ist gleich 0). Die entsprechenden Werte sind nicht bestimmbar, die Felder im Ringdiagramm sind daher grau eingefärbt und enthalten keinen Wert für die relative Änderung (siehe nachfolgende Abbildung).
/Tind_rel_E5-2021_NatR-9.png)
